Опис:
Кабл категорије 3 или ЦАТ3 кабл је врста кабла са упреденим парицама који се често користи у апликацијама за глас и податке. Телефонски кабл је дефинисан од стране Алијансе електронске индустрије (ЕИА) и Удружења телекомуникацијске индустрије (ТИА). Телефонски кабл ЦАТ3 компаније ХУИЕР Цабле је квалитетно произведен да задовољи и/или премаши сертификате производа и стандарде за ЕИА/ТИА 568 и ИСО/ИЕЦ 11801 спецификације.
апликација:
Категорија 3 је погодна за велике брзине ДАТА/ЛАН преноса до 16 Мбпс.
10 база{1}}Т
4 Мбпс Токен Ринг
Глас
Цат3 кабл је још увек у употреби као кабл за гласовни пренос, првенствено за ПОТС (Плаин Олд Телепхоне Сервице) и иако се неки подаци могу слати преко њега (Тхинк ДСЛ), брзина је ограничена на око 10 Мбпс и подложна је већем броју грешака него модерни ЛАН каблови. Чак и за телефонске услуге, ако замењујете или инсталирате водове у својој кући, не можете погрешити када истражите употребу Цат5е или Цат6 каблова јер се уграђују у будуће употребе и додатне линије.
Параметри конструкције: | |
Централни диригент: | Голи бакар или чврсти ЦЦА (алуминијум обложен бакром) |
Изградња: | 24АВГ |
Кабл: | 2~25 изолованих упредених пара. |
Изолација језгра: | ХДПЕ полиетилен високе густине |
Изградња: | 0,90±0,05 мм |
Основна идентификација: | Плава+бела/плава, наранџаста+бела/наранџаста, зелена+бела/зелена, смеђа+бела/браон. И итд. |
Сцреенинг/Схиелд: | УТП-Незаштићени „незаштићени“ упредени парови. |
Спољни омотач: | ПВЦ (поливинил хлорид), ватроотпоран / ЛСЗХ (мало дима без халогена) / ПЕ (спољна врата). |
Укупни пречник јакне: | Зависи од проводника БР. |
Боја спољне јакне: | Прилагођавање. са пругама различитих боја је доступан. |
Кабл за скидање: | најлон |
Паковање: | 1000ФТ(305М)/Еаси Пулл Бок |
Прављење: | Како захтева купац |
Тест: | 100% пролазе Флуке тест. |
Електрична својства: (ЦЦА ИТЕМ)
Међусобни капацитет: | 18 ПФ/ФТ @ 1 МХз |
Слабљење: | 7,8дБ/М'@ 1 МХз |
импеданса: | 100 ОХМС @ 1 МХз |
ДЦ отпор: | 27 ОХМС @ 1 МХз |
Радна температура: | -20 степени до +60 степени |
напон: | 300V |
Карактеристике:
Погодно за ИЕЕЕ 802.3, 10 Басе Т, 10 Мбпс
Погодно за ИЕЕЕ 802.5 16 Мбпс Токен Ринг у ограниченим апликацијама
Задовољава ЕИА/ТИА 568 категорију 3 & НЕМА

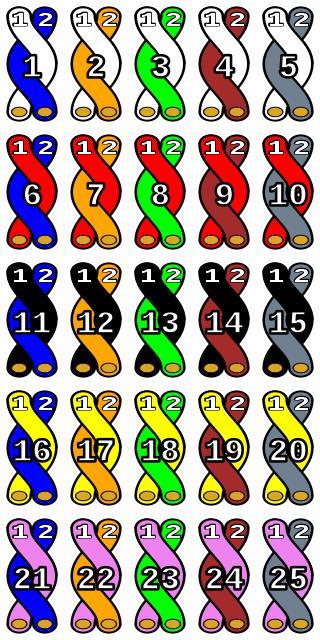

25 пари код боја:
Паир НО. | Главна боја | Минор цолор | ||
1 | Бела |
|
| Плава |
2 |
| Оранге | ||
3 |
| Зелена | ||
4 |
| Браон | ||
5 |
| Слате | ||
6 | Црвени |
|
| Плава |
7 |
| Оранге | ||
8 |
| Зелена | ||
9 |
| Браон | ||
10 |
| Слате | ||
11 | Црно |
|
| Плава |
12 |
| Оранге | ||
13 |
| Зелена | ||
14 |
| Браон | ||
15 |
| Слате | ||
16 | Жута |
|
| Плава |
17 |
| Оранге | ||
18 |
| Зелена | ||
19 |
| Браон | ||
20 |
| Слате | ||
21 | Виолет |
|
| Плава |
22 |
| Оранге | ||
23 |
| Зелена | ||
24 |
| Браон | ||
25 |
| Слате | ||
Индустријски стандарди:
УЛ СУБЈЕЦТ 444 КОМУНИКАЦИЈСКИ КАБЛ
УЛ ЛИСТЕД ТИПЕ ЦМР
УЛ 1666 ИСПИТИВАЊЕ ПЛАМЕНА УЗРАКА
Ц(УЛ) ИСПИТИВАНИ ТИП ЦМГ
ИЦЕА С-80-576
НЕЦ ЧЛАН 800-51(г) и 800-53(б)
ОДОБРЕН ВАТРОГАСНИ ШЕФ ДРЖАВЕ Калифорније
ИСПУЊАВА ЕЛЕКТРИЧНЕ ЗАХТЕВЕ Цат3
